Nastavovač vůle nákladních vozidel: Průvodce typy, funkcemi a údržbou

Co vlastně dělá nastavovač prokluzu nákladních vozidel

Náklaďák seřizovač vůle je mechanické spojení mezi tlačnou tyčí vzduchové brzdové komory a vačkovým hřídelem brzdy. Když řidič zabrzdí, stlačený vzduch vytlačí tlačnou tyč ven a nastavovač prověšení převede tuto lineární sílu na rotační moment, který roztočí S-vačku a přitlačí brzdové čelisti proti bubnu. Bez správně fungujícího nastavovače vůle je zdvih brzdové komory zbytečný — čelisti se nikdy zcela nedotknou bubnu, prodlužuje se brzdná dráha a vozidlo může na místě selhat při silniční kontrole.

Termín "prověšení" se vztahuje k malé velikosti vůle, která musí existovat mezi brzdovým obložením a bubnem, když jsou brzdy uvolněny. Jak se obložení opotřebovává, tato vůle roste. Úkolem seřizovače vůle – ať už ručně prováděného technikem nebo automaticky vnitřním mechanismem – je udržet vůli v rámci specifikací, aby byla při každém sešlápnutí pedálu k dispozici plná brzdná síla.

Legálně požadovaný maximální zdvih brzdové komory v Severní Americe podle předpisů FMCSA je definován velikostí komory – pro komoru typu 30 je tento limit 2 palce (51 mm). Překročíte ji a vozidlo bude vyřazeno z provozu. Seřizovač vůle, který není seřízený, zadřený nebo opotřebovaný, je jedním z nejčastějších důvodů, proč nákladní vozidla neprojdou silniční kontrolou úrovně I.

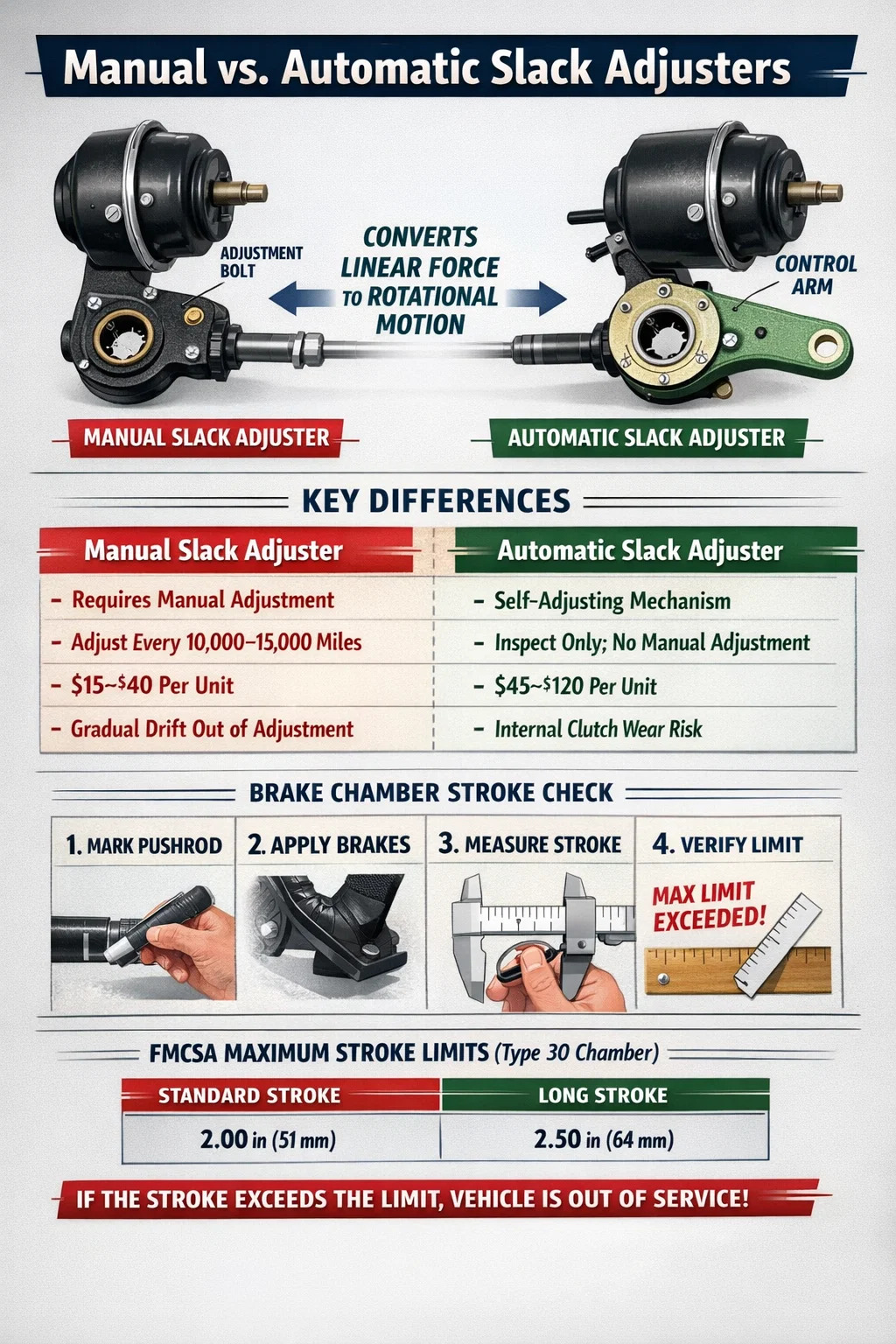

Manuální vs. automatické nastavovače vůle: Rozdíly v jádru

Na užitkových nákladních vozidlech se dnes používají dvě hlavní kategorie napínačů vůle: ruční napínače a automatické nastavovače (ASA). Každý z nich má odlišný princip fungování, požadavky na údržbu a regulační historii.

Ruční seřizovače vůle

Ruční seřizovače vůle vyžadují, aby technik fyzicky otočil seřizovacím šroubem – obvykle 9/16palcovým šestihranným šroubením – pro otočení šnekového kola uvnitř tělesa seřizovače a změnu polohy vačkového hřídele brzdy. Neexistuje žádný samoopravný mechanismus. Pokud řidič nebo tým údržby vozového parku nedodržuje naplánovaný interval kontroly, seřízení se odchyluje od specifikace, protože se obložení opotřebovává. V provozech s vysokým počtem najetých kilometrů k tomu může dojít během jediného týdne servisu.

Manuální jednotky jsou jednodušší na výrobu a levnější na nápravu. Zůstávají v provozu na starších přívěsech a některých specializovaných zařízeních, ale Předpisy FMCSA od 20. října 1994 vyžadují u všech nově vyrobených vzduchem bržděných vozidel automatické seřizovače. , což znamená, že většina aktivní flotily nosí ASA již více než 30 let.

Automatické nastavovače vůle

Automatický nastavovač prověšení používá vnitřní jednosměrný spojkový mechanismus, šnekové kolo a ovládací rameno, které snímá skutečný zdvih komory při každém brzdění. Když zdvih překročí nastavenou prahovou hodnotu, vnitřní západka postupně otočí šnekové kolo, čímž posune vačkový hřídel a sníží vůli mezi obložením a bubnem. To se děje nepřetržitě a automaticky během normálního provozu, bez jakéhokoli zásahu technika.

Kritický bod, který mnoho řidičů nechápe: ASA neodstraňuje potřebu kontroly. Odstraňuje nutnost rutinního ručního nastavování. Pokud se ASA neustále znovu seřizuje a stále nedokáže udržet zdvih v mezích, je to příznak opotřebovaného obložení, zadřeného pouzdra vačkového hřídele, prasklého brzdového bubnu nebo vadného seřizovače – není to známka toho, že technik prostě musí znovu otočit seřizovací šroub.

Jak zkontrolovat seřízení nastavovače: Metoda zdvihu tlačné tyče

Standardní metodou pro ověření seřízení nastavovače je měření zdvihu brzdové komory. To nevyžaduje odstranění žádných součástí – jde o postup měření, který může provést každý kvalifikovaný technik nebo řidič se základními nástroji.

1. Podložte kola klíny a uvolněte parkovací brzdu.
2. Označte táhlo na přední straně brzdové komory křídou nebo malířským perem.
3. Požádejte asistenta, aby použil přibližně 90 psi tlaku provozní brzdy (nebo použijte nástroj pro aplikaci brzd).
4. Změřte vzdálenost, kterou tlačná tyč urazila od své původní značky do aplikované polohy.
5. Porovnejte měření s tabulkou limitů zdvihu FMCSA pro konkrétní typ a velikost komory.
6. Uvolněte brzdy a ujistěte se, že se tlačná tyč zcela zasunula. Tlačná tyč, která se úplně nezasune, indikuje vlečenou brzdu nebo zadřenou vratnou pružinu – samostatný, ale stejně závažný problém.

Běžné limity zdvihu typu komory pro referenci:

Před porovnáním měření vždy identifikujte typ komory vyražený na těle komory. Použití nesprávného referenčního limitu je běžnou a nákladnou chybou při kontrolách před jízdou.

Jak správně ručně nastavit napínač prověšení

Ruční seřízení se týká především vozidel s ručními napínači a pro opětovné nastavení původního seřízení po instalaci nového automatického nastavovače. Není to – a to nelze dostatečně jasně říci – rutinní krok údržby pro ASA, která je již v provozu. Opakované ruční seřizování ASA v provozu maskuje základní problém a je porušením správné praxe údržby brzd.

Postup nastavení pro ruční napínače

1. Uvolněte parkovací brzdu a bezpečně podložte kola klíny.
2. Najděte seřizovací šroub na těle nastavovače vůle. Na většině severoamerických vzorů je otočena k vnějšímu pro přístupnost.
3. Mírně vraťte nastavení otočením šroubu proti směru hodinových ručiček (povolením), abyste se ujistili, že šnekové kolo není zadřeno.
4. Otáčejte seřizovacím šroubem ve směru hodinových ručiček, abyste posunuli brzdové čelisti směrem k bubnu, dokud neucítíte odpor – čelisti jsou nyní v kontaktu s bubnem.
5. Uvolněte šroub o čtvrtinu až půl otáčky proti směru hodinových ručiček, abyste vytvořili správnou provozní vůli. Kolo by se mělo volně otáčet rukou s mírným tažením.
6. Několikrát zatáhněte a uvolněte provozní brzdy a znovu změřte zdvih tlačné tyče, abyste se ujistili, že spadá do limitů.
7. Zkontrolujte, zda se kolo po uvolnění brzdy volně protáčí. Pokud tomu tak není, brzda se táhne – vraťte se zpět do nastavení.

Cílem je zdvih tlačné tyče mezi 3/4 palce a platným maximálním limitem pro typ komory. Příliš krátký zdvih – pod 3/4 palce – znamená, že boty jedou příliš blízko bubnu a může způsobit brzdění, nahromadění tepla a předčasné opotřebení obložení.

Známky selhávajícího nebo nefunkčního nastavovače

Selhání nastavovače se ne vždy ohlásí dramaticky. V mnoha případech je degradace postupná a projevuje se nejprve jako porušení silniční kontroly, nikoli jako náhlá ztráta brzd. Znalost varovných signálů umožňuje flotilám zachytit problémy dříve, než se stanou porušením mimo provoz nebo ještě hůř.

• Nadměrný zdvih tlačné tyče: Nejpřímější ukazatel. Pokud se měření zdvihu trvale blíží nebo překračuje zákonný limit, přestože je ASA v provozu, vnitřní spojka seřizovače pravděpodobně překročila svůj funkční rozsah.
• Brzdový odpor a teplo: ASA, která se příliš nastavila – posunula boty příliš daleko k bubnu – způsobuje nepřetržitý částečný kontakt. Konec kola se zahřívá, obložení se předčasně opotřebovává a ve vážných případech následuje prasknutí bubnu nebo selhání těsnění kola. Povrchové teploty bubnu vyšší než 300 °F (149 °C) v klidu jsou silným indikátorem tažení brzd.
• Tažení vozidla při brzdění: Pokud má jedna strana nápravy seřizovač prověšení a druhá je v rámci specifikace, brzdná síla je nestejná. Vozík táhne ke straně s větší brzdnou silou. Tento stav se zhoršuje na kluzkém povrchu.
• Viditelná koroze nebo zadřený čep vidlice: Spojení mezi vidlicí tlačné tyče a otvorem pro nastavování prověšení je lapač koroze. Zadřený čep znamená, že se tlačná tyč nemůže správně otáčet během brzdění, což snižuje účinný zdvih a brzdnou sílu.
• Uvolněný nebo nedbalý pocit v těle seřizovače: Uchopte rameno seřizovače vůle rukou (brzdy uvolněné, kola zaklínována). Mělo by se hrát minimálně. Nadměrná vůle ze strany na stranu nebo rotační vůle značí opotřebené vnitřní součásti nebo uvolněné drážkování na vačkovém hřídeli.
• Odmaštění těsnění: Nadměrné mazání šroubu seřizovače vůle vtlačí mazivo do vnitřního mechanismu a může poškodit jednosměrnou spojku v ASA. Naopak tukem vyhladovělé seřizovače vnitřně korodují a zadírají se.

Výměna nastavovače: Kdy a jak

Neexistuje žádný univerzální interval ujetých kilometrů pro automatickou výměnu nastavovače, protože životnost silně závisí na provozním prostředí, frekvenci mazání, expozici silniční soli a historii výměny obložení. Několik podmínek však činí výměnu spíše povinnou než volitelnou.

Vyměňte nastavovač prověšení, když:

• Agregát nedokáže udržet zdvih v zákonných mezích i přes známý dobrý brzdový systém (dobré obložení, dobrý buben, funkční vačkový hřídel).
• Vnitřní součásti jsou viditelně zkorodované, popraskané nebo se zadřely tak, že je nelze obnovit mazáním.
• Těleso seřizovače vykazuje praskliny, odříznuté drážky nebo poškození nárazem od úlomků vozovky.
• Brzdová obložení se vyměňují a ASA je v provozu více než 500 000 mil bez výměny – některé flotily vyměňují ASA při každé druhé řadě jako standardní politika.
• Vývrt čepu vidlice je prodloužený nebo opotřebovaný, což ovlivňuje geometrii spojení tlačné tyče s ramenem.

Postup instalace nového automatického nastavovače prověšení

1. Ověřte, že náhradní ASA odpovídá originálu v délce ramene, počtu drážek a průměru otvoru vidlice. Délka ramene přímo ovlivňuje mechanickou výhodu — použití nesprávné délky změní dodávaný brzdný moment, i když zdvih seřízení vypadá správně.
2. Před instalací nového seřizovače zkontrolujte drážkování vačkového hřídele, pouzdra a upevnění hvězdice. Opotřebené pouzdro vačkového hřídele umožňuje boční posunutí vačky pod zatížením, což způsobuje nerovnoměrný kontakt obložení.
3. Před zatlačením seřizovacího prvku na místo lehce namažte drážkování vačkového hřídele.
4. Nainstalujte závlačku s novou závlačkou – závlačku nikdy znovu nepoužívejte.
5. Proveďte počáteční ruční nastavení sady podle specifikace výrobce. Většina ASA vyžaduje jednu celou otáčku seřizovacího šroubu k usazení vnitřního mechanismu, než se aktivuje automatická funkce.
6. 10krát zatáhněte a uvolněte provozní brzdy z plného tlaku v systému, abyste umožnili ASA cyklovat a nastavit svou vnitřní polohu.
7. Změřte zdvih tlačné tyče. Zůstane-li po 10 brzdění mimo specifikace, znovu zkontrolujte celou brzdovou sestavu, než odsuzujete nový seřizovač.
8. Namažte armaturu, dokud se na těsnění seřizovače neobjeví čerstvé mazivo – obvykle 2 až 4 pumpy standardní mazací pistole při instalaci.

Mazání: Nejvíce zanedbávaný aspekt údržby nakladače

Mazací tuk není volitelný pro dlouhou životnost nastavovače – je to primární ochrana proti vnitřní korozi, která předčasně zabíjí seřizovače. Manuální i automatické nastavovače prověšení mají mazací fitinky (Zerk fitinky), které musí být servisovány podle definovaného plánu.

Standardním doporučením většiny výrobců OEM je promazat šroubení seřizovacích prvků každých 25 000 mil nebo při každém servisu PM, podle toho, co nastane dříve . V náročných cyklech – cisterny provozované na posolených zimních silnicích, sklápěče v abrazivním prostředí, vozidla na odvoz odpadu s častou funkcí stop-start – by měl být tento interval zkrácen na 10 000–15 000 mil.

Používejte pouze mazivo na podvozky NLGI Grade 1 nebo Grade 2, které splňuje ASTM D4950 klasifikaci GC-LB nebo specifické doporučení výrobce podvozku. Nepoužívejte mazivo s lithiovým komplexem v aplikacích, kde OEM specifikuje sulfonát vápenatý nebo jinou chemii – nekompatibilní maziva mohou způsobit vnitřní separaci a urychlit opotřebení, než aby tomu zabránila.

Při mazání pomalu pumpujte, dokud se v místě těsnění nebo proplachování neobjeví čerstvé mazivo. Přečerpávání nutí mazivo přes vnitřní těsnění a do spojkového mechanismu ASA, což může deaktivovat funkci samočinného nastavení. Pro většinu konstrukcí stačí dvě až tři čerpadla ručního mazacího lisu. Pokud šroubení nepřijímá žádné mazivo, je vnitřní otvor buď plný ztvrdlého starého maziva, nebo je šroubení ucpané. Nevyvíjejte další tlak – vyjměte armaturu, vyčistěte port a znovu namažte.

Délka ramene nastavovače a brzdný moment: Proč na geometrii záleží

Délka ramene seřizovače vůle se měří od středu vrtání vačkového hřídele ke středu otvoru pro čep vidlice. Tento rozměr je kritický, protože určuje mechanickou výhodu – poměr lineární síly z brzdové komory k rotačnímu momentu působícímu na vačkový hřídel.

Standardní délky ramen pro severoamerické nákladní vozy běží od 5-1/2 palce až 6-3/8 palce , přičemž 5-1/2 palce je nejběžnější na hnacích nápravách a 6 palců na některých aplikacích s řízenou nápravou a přívěsem. Vztah mezi délkou ramene a kroutícím momentem je přímý: delší rameno vytváří větší točivý moment ze stejné síly tlačné tyče, ale vyžaduje větší dráhu tlačné tyče k dosažení stejného úhlu natočení vačky. To je důvod, proč směšování délek ramen napříč nápravou – dokonce o půl palce – vytváří problém s vyvážením brzd.

Pokud není známa původní délka ramena nastavovače – například když byla jednotka vyměněna v terénu bez dokumentace – nejbezpečnější praxí je změřit zbývající nastavovač na opačné straně nápravy a přesně jej sladit. Nenastavujte nejběžnější velikost, aniž byste ji potvrdili na opačné straně.

Časté chyby, kterých se flotily dopouštějí s automatickými nastavovači vůle

Přechod od ručních k automatickým nastavovačům zavedl novou kategorii chyb údržby – chyby, které pramení z nepochopení toho, jak ASA fungují. Ty jsou důsledně uváděny v porušování brzd souvisejících s mimo provoz a při vyšetřování po nehodě.

• Ruční přenastavení ASA v provozu: Toto je jediná nejčastější chyba. Otočením seřizovacího šroubu na funkčním ASA se vačka posune dopředu, ale další brzdění způsobí, že se ASA znovu samočinně seřídí – což často vede k přenastavení a brzdění. Pokud ASA není seřízená, zjistěte proč, a ne ji jen donuťte zpět do specifikace pomocí klíče.
• Přeskočení postupu cyklování po instalaci: Instalace ASA a okamžité odeslání vozíku ke kontrole bez opakovaného sešlápnutí brzd znamená, že seřizovač nedokončil své počáteční automatické nastavení. Měření zdvihu provedená před jízdou na kole bude často vypadat mimo specifikace, i když je jednotka dokonale funkční.
• Instalace ASA bez výměny opotřebovaných pouzder vačkového hřídele: Pouzdro s bočním opotřebením 0,020 palce umožňuje vačce posouvat se při brzdění, což způsobuje nekonzistentní kontakt s botkou a nepravidelné měření zdvihu. Nový ASA nemůže opravit tento problém proti proudu.
• Zanedbání kontroly příčného ramene nápravy: Většina ASA používá ovládací rameno, které se opírá o pevný referenční bod na nápravě nebo brzdové páce pro snímání zdvihu komory. Pokud je toto rameno ohnuté, chybí nebo je umístěno nesprávně, ASA nemůže snímat skutečný zdvih a buď se přestaví, nebo podřídí.
• Použití nesprávného náhradního dílu: Ne všechny ASA jsou zaměnitelné. Počet drážek, velikost drážek (hrubá vs. jemná), délka ramene a průměr otvoru vidlice se musí shodovat. Instalace ASA s jiným počtem drážek, než má původní vačkový hřídel, způsobí, že jednotka buď nezapadne, nebo se drážky během prvních několika set mil odtrhnou.

Kritéria kontroly CVSA a podmínky mimo provoz

Aliance pro bezpečnost užitkových vozidel (CVSA) každoročně zveřejňuje kritéria mimo provoz, která inspektoři používají při silničních kontrolách úrovně I, II a III. Nastavení brzd – konkrétně zdvih tlačné tyče – je jednou z nejčastěji uváděných podmínek mimo provoz u užitkových vozidel v Severní Americe.

Podle údajů CVSA z nedávných kontrolních cyklů porušení brzdového systému trvale tvoří více než 40 % všech objednávek mimo provoz vozidel , přičemž seřízení brzd (související se seřizovačem vůle) tvoří významnou část tohoto celkového počtu. Během každoročního týdne bezpečnosti brzd CVSA, který se obvykle koná na konci srpna, se inspektoři konkrétně zaměřují na seřízení brzd jako primární kontrolu.

Vozidlo je vyřazeno z provozu kvůli seřízení brzd, když:

• Aplikovaný zdvih jakékoli brzdové komory se rovná nebo překračuje stanovené maximum pro daný typ a velikost komory.
• Nastavovač je prasklý, zlomený nebo chybí.
• Čep vidlice chybí, je silně opotřebovaný nebo není správně zajištěn.
• Napínací kladka je na vačkovém hřídeli uvolněná nebo má vačkový hřídel nadměrnou koncovou vůli.

Z pohledu provozu vozového parku vede jedna mimo provozovaná objednávka ke ztrátě příjmů, zadržení řidiče, případné náklady na odtah a známku na skóre SMS (Safety Measurement System) dopravce, která ovlivňuje hodnocení CSA percentilem na 24 měsíců. Náklady na zmeškanou kontrolu seřizovače běžně překračují 2 000 až 5 000 USD, když se počítá celkový provozní dopad – mnohem více než náklady samotného seřizovače.

Výběr nastavovače vůle podle typu aplikace

Ne každý nastavovač se hodí pro každé použití nákladního vozidla nebo přívěsu. Správný výběr ovlivňují provozní podmínky, konfigurace nápravy a typ brzdové komory. Následující rozpis pokrývá nejběžnější scénáře.

Aplikace hnací nápravy

Hnací nápravy u traktorů třídy 8 obvykle používají brzdové komory typu 30 nebo 24 spárované s 5-1/2palcovými rameny ASA. Vysoké nároky na točivý moment zatížených tandemových náprav a tepelné namáhání horských tříd kladou zvláštní důraz na dodržování intervalu mazání. K dispozici jsou ASA s uzavřenou karoserií s prodlouženými intervaly mazání (až 100 000 mil u některých prémiových jednotek) a stále více je preferují vozové parky na dlouhé vzdálenosti, které se snaží omezit počet servisních zásahů na silnicích.

Aplikace na řízenou nápravu

Řízené nápravy představují jedinečné problémy s balením, protože seřizovač vůle musí uvolnit kloub řízení v celém rozsahu dráhy řízení. Některé konstrukce řízené nápravy používají kratší, přesazené tělo nastavovače vůle, aby se zabránilo kontaktu s kloubem při úplném zablokování. Výměna nastavovače vůle řízené nápravy za standardní jednotku hnací nápravy – dokonce i se stejnou délkou ramene – může vést k interferenci, která poškodí jak nastavovač, tak geometrii řízení.

Aplikace na nápravu přívěsu

Přívěsům je věnována méně častá údržba než traktorům, a proto je výběr kvality ASA obzvláště důležitý. Přívěsy zaparkované ve venkovním skladu čelí korozi, pronikání vlhkosti a delším intervalům mezi kontrolami. Prémiové přívěsy ASA s vnitřními komponenty z nerezové oceli a lepším designem těsnění nabízejí v těchto podmínkách podstatně delší životnost. Přívěs se třemi seřizovači prověšení může projít zběžnou vizuální kontrolou a přesto bude hrubě nevyhovující měření zdvihu — něco, co odhalí pouze praktické měření.
