Jak velkou vzdálenost by měl mít nakladač? Kompletní průvodce

Přímá odpověď: Kolik cest by měl mít nakladač

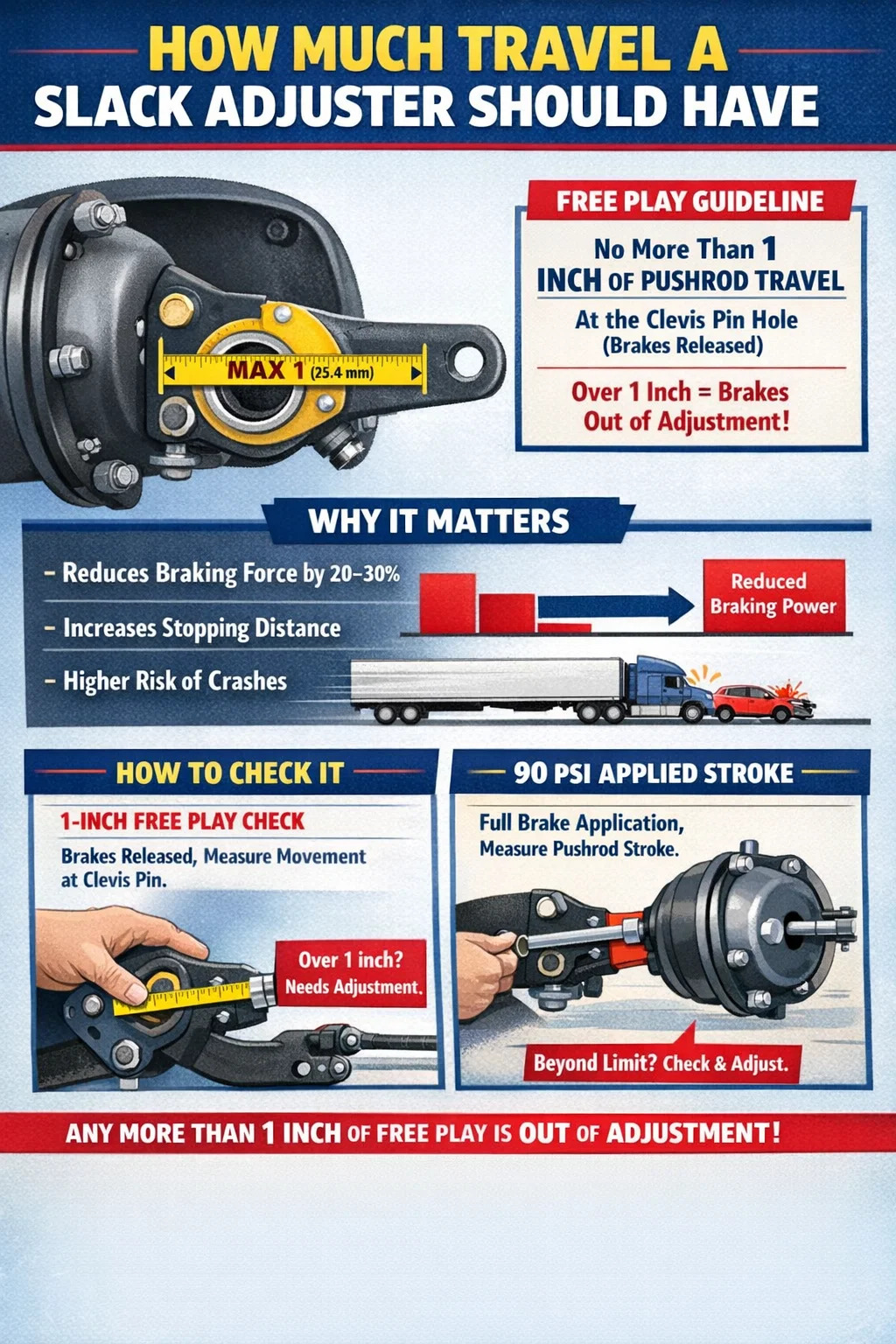

A seřizovač vůle — ať už manuální nebo automatické — by měl mít ne více než 1 palec (25,4 mm) zdvihu tlačné tyče měřeno v otvoru pro čep vidlice, když jsou brzdy zcela uvolněny. Toto je standard stanovený Federálním úřadem pro bezpečnost motorových vozidel (FMCSA) podle 49 CFR část 393.47 a vztahuje se na užitková motorová vozidla provozovaná na silnicích v USA.

Pokud zdvih tlačné tyče během brzdění překročí zákonný limit, vozidlo je považováno za mimo provoz. Přesný limit závisí na typu a velikosti brzdové komory, ale 1 palec volné vůle na čepu vidlice je široce přijímané měření v terénu což naznačuje správné nastavení. Jakýkoli nastavovač, který v tomto bodě vykazuje zdvih více než 1 palec, vyžaduje okamžitou pozornost.

Toto měření je kritické, protože účinnost brzd prudce klesá, když se tlačná tyč pohybuje příliš daleko, než se botky dotknou bubnu. Zdvih i mírně nad limit může snížit brzdnou sílu o 20–30 %, což se při dálničních rychlostech promítá do výrazně delší brzdné dráhy a zvýšeného rizika srážky.

Pochopení toho, co ve skutečnosti dělá nastavovač

Nastavovač prověšení je rameno páky, které spojuje tlačnou tyč vzduchové brzdové komory s hřídelem S-vačky nebo sestavou vačkové brzdy na systému bubnové brzdy. Jeho primární funkcí je převádět lineární pohyb tlačné tyče na rotační sílu, která rozkládá brzdové čelisti proti bubnu. Jak se brzdové obložení časem opotřebovává, vzniká mezi čelistmi a bubnem mezera – neboli „prověšení“. Bez nastavení musí tlačná tyč cestovat dále, aby zaplnila tuto mezeru, což snižuje mechanickou výhodu a oslabuje brzdnou sílu.

Na nákladních vozidlech a přívěsech se nacházejí dva hlavní typy:

• Ruční seřizovače vůle — vyžadovat pravidelné fyzické seřizování technikem pomocí klíče na seřizovacím šroubu. Ty jsou běžné u starších vozidel.
• Automatické nastavovače vůle (ASA) — samonastavovací jednotky, které automaticky udržují správný zdvih tlačné tyče při opotřebení obložení. Vyžaduje se u nových vozidel od roku 1994 v USA, i když stále potřebují pravidelnou kontrolu.

Obvyklá mylná představa je, že automatické nastavovače nikdy nevyžadují pozornost. ve skutečnosti ASA, která trvale ukazuje hodnoty mimo seřízení, je téměř vždy známkou mechanického problému — opotřebené čepy vidlice, zadřená vačka, brzdy na špatném základu — nejen líný seřizovač. Opakované seřizování ASA bez zjištění hlavní příčiny je nebezpečné a zároveň porušením správné praxe údržby.

Právní limity zdvihu táhla podle typu komory

FMCSA definuje maximální přípustný zdvih tlačné tyče na základě velikosti a typu brzdové komory. Tyto limity jsou měřený zdvih při plném brzdění (tlak v systému 90–100 psi), nikoli vůle. Následující tabulka uvádí standardní limity:

Komory typu 24 a typu 30 jsou nejběžnější u nákladních vozidel třídy 8 a tahačů. Překročení těchto limitů zdvihu během silniční kontroly vede k automatickému vyřazení z provozu podle pokynů aliance pro bezpečnost užitkových vozidel (CVSA).

Jak správně změřit dráhu nastavovače prověšení

Správné změření dráhy nastavovače zabere několik minut, ale je jednou z nejdůležitějších kontrol před jízdou a údržbou u každého vzduchem brzděného vozidla. Zde je návod, jak se to dělá:

Metoda aplikovaného zdvihu 90 PSI

1. Zvyšte tlak vzduchu v systému na alespoň 90 psi, ale ne více než 100 psi.
2. Označte tlačnou tyč křídou nebo značkovací čárou v místě, kde vychází z brzdové komory.
3. Nechte asistenta plně zabrzdit (úplné sešlápnutí pedálu nebo pevně držte provozní brzdu).
4. Změřte vzdálenost, o kterou se tlačná tyč posunula od značky, pomocí pravítka nebo měřicí pásky.
5. Porovnejte měření s tabulkou výše pro váš typ komory.
6. Pokud je zdvih na maximu nebo za ním, seřiďte seřizovač vůle nebo prozkoumejte hlavní příčinu.

Kontrola 1 palce zdarma (polní metoda)

Toto je rychlá kontrola v terénu s uvolněnými brzdami a bezpečně zaparkovaným vozidlem:

1. Uvolněte veškerý tlak vzduchu ze systému nebo pomocí páčky zatlačte rukou nastavovací rameno ve směru brzdění.
2. Změřte pohyb v otvoru pro čep vidlice na rameni seřizovače vůle.
3. Pokud tento pohyb překročí 1 palec, brzdy jsou neseřízené.

Tuto metodu používá většina silničních inspektorů a zkušených řidičů během obchůzek. Nevyžaduje úplné zabrzdění ani speciální nástroje – stačí metr a pár minut pod přívěsem nebo kamionem.

Proč se zdvih nastavovače dostane mimo dosah

Existuje několik důvodů, proč seřizovač vůle může vykazovat nadměrný zdvih, a identifikace správné příčiny určuje správnou opravu. Pouhé přenastavení bez vyšetřování je zkratka, která vytváří falešný pocit bezpečí.

Opotřebované brzdové obložení

Nejčastější příčinou nadměrného zdvihu u systémů ručního nastavování vůle je opotřebené brzdové obložení. Jak se třecí materiál opotřebovává, zvětšuje se vůle mezi bubnem a botou. U ručního seřizovače to znamená, že řidič nebo technik jednoduše neseřizoval brzdy dostatečně často. Pokyny FMCSA doporučují zkontrolovat seřízení brzd každých 25 000 mil nebo během každé preventivní údržby , podle toho, co nastane dříve.

Vadný automatický nastavovač

ASA, která opakovaně vypadne z nastavení navzdory správné instalaci a zdravým základovým brzdám, je pravděpodobně vnitřně vadná. Mechanismus jednosměrné spojky uvnitř seřizovače může prokluzovat nebo se zadřít. V tomto případě musí být seřizovač vyměněn – nikoli ručně, což maskuje problém a může způsobit přílišné utažení a přetažení brzd.

Opotřebené nebo poškozené základní brzdové součásti

Nadměrný zdvih tlačné tyče je často způsoben problémy mimo samotný seřizovač. Mezi běžné problémy základové brzdy patří:

• Opotřebovaná vačková pouzdra umožňující nadměrný pohyb hřídele vačky S
• Prasklé nebo nekulaté brzdové bubny
• Slabé nebo zlomené vratné pružiny brzdových čelistí
• Opotřebované kotevní kolíky nebo válečky
• Uvolněný nebo chybějící hardware v sestavě páky brzdy

Každá z těchto podmínek zvyšuje celkovou dráhu potřebnou k vytvoření brzdné síly, což se projeví jako vysoký zdvih tlačné tyče, i když samotný seřizovač funguje správně.

Nesprávná instalace nastavovače

Seřizovač nainstalovaný ve špatném úhlu nikdy neudrží správné nastavení bez ohledu na stav obložení. Úhel ramene při uvolnění brzdy by měl být mezi 85 a 95 stupňů vzhledem k tlačné tyči — co nejblíže pravému úhlu. Pokud je rameno instalováno příliš dopředu nebo dozadu, změní se geometrický vztah mezi vačkou a tlačnou tyčí, což vede buď k chronickému nadměrnému zdvihu nebo přetažení brzd.

Manuální vs. automatický nastavovač: Klíčové rozdíly ve správě cestování

Oba typy napínačů sice slouží ke stejnému účelu, ale způsob, jakým zvládají cestování, se v praxi výrazně liší.

Jeden kritický bod pro techniky: nikdy ručně nevytahujte automatický nastavovač a poté jej opakovaně seřizujte . Tím se zničí jeho vnitřní mechanismus a změní se na špatně fungující ruční seřizovač. Pokud ASA nemůže udržet nastavení samo, vyměňte jej.

Jak nastavit ruční nastavovač prověšení

Nastavení ručního nastavovače je jednoduchý proces, pokud se provádí správně. Bezpečnostní opatření jsou nezbytná, protože práce v blízkosti brzdových součástí na naloženém vozidle s sebou nese skutečné riziko.

1. Zaklínujte kola a vypusťte ze systému veškerý vzduch. Nikdy nepracujte pod vozidlem podepřeným pouze vzduchovým odpružením.
2. Vyhledejte seřizovací šroub na seřizovači vůle – obvykle 3/8palcový čtvercový nebo šestihranný tvar na straně ramene.
3. Otočením seřizovacího šroubu ve směru hodinových ručiček (při pohledu od konce šroubu) utáhněte brzdy – tím se otáčí S-vačka a přibližuje se botky k bubnu.
4. Pokračujte v nastavování, dokud se kola nezablokují nebo neucítíte výrazný odpor při otáčení kola rukou.
5. Uvolněte seřizovací šroub přibližně o 1/2 otáčky, abyste vytvořili správnou provozní vůli.
6. Přestavte tlak v systému na 90–100 psi a změřte aplikovaný zdvih, abyste se ujistili, že je v rámci zákonného limitu.
7. Otočte kolem, abyste se ujistili, že nezůstává brzdný odpor.

Cílový aplikovaný zdvih by měl být zhruba 75 % maximálního povoleného zdvihu komory . Pro standardní komoru typu 30 s limitem 2,00 palce to dává ideální zdvih asi 1,5 palce při plné aplikaci. To poskytuje dostatečnou rezervu pro opotřebení obložení mezi úpravami, aniž byste začínali na zákonné hraně.

Bezpečnostní důsledky nesprávného pohybu nastavovače

Důsledky provozu vozidla s nedostatečně nastavenými seřizovači vůle sahají od regulačních pokut až po smrtelné nehody. Toto není položka údržby, která může být odložena do příštího servisního intervalu, jakmile je identifikován jako problém.

Náraz na brzdnou dráhu

Průzkum FMCSA a American Trucking Associations Technical and Maintenance Council (TMC) to neustále ukazuje jedna neseřízená brzda na tahači může prodloužit brzdnou dráhu až o 25 % . Když jsou více nápravy seřízené – což je běžné, když byla údržba odložena – brzdná dráha se může prodloužit o 40 % nebo více. Plně naložené vozidlo o hmotnosti 80 000 liber při rychlosti 60 mph již vyžaduje téměř 300 stop k zastavení za ideálních podmínek. 40% nárůst této vzdálenosti přidá 120 stop, což je při rychlostech na dálnici rozdíl mezi téměř neúspěchem a kolizí.

Slábnutí brzd a hromadění tepla

Nadměrně seřízená brzda, která neustále táhne – často v důsledku příliš malého couvání z ručního seřizovače – vytváří v bubnu nadměrné teplo. Trvalé teploty nad 400 °F začnou glazovat obložení a snižovat koeficient tření. Nad 600°F je možné zkreslení bubnu. V obou případech se účinná brzdná síla této nápravy výrazně sníží, čehož si řidič nemusí všimnout, dokud není vyžadováno nouzové brzdění.

Regulační a odpovědnostní expozice

Podle standardních kontrolních postupů CVSA pro Severní Ameriku jedna brzda zjištěná neseřízení na vozidle s méně než čtyřmi vzduchem bržděnými nápravami vede k vyřazení z provozu . U vozidel s více nápravami je práh proporcionální. Pro vozové parky znamená objednávka mimo provoz ušlý příjem, odtažené vozidlo a známka ve skóre systému měření bezpečnosti (SMS) dopravce. Opakovaná porušení mohou vyvolat cílené zásahy ze strany FMCSA, včetně kontrol dodržování předpisů.

V soudních sporech při nehodě zdokumentovaná porušení seřízení brzd vytvářejí vážnou odpovědnost jak pro řidiče, tak pro dopravce. Právníci žalující strany běžně požadují záznamy o kontrolách brzd v případech dopravních nehod a historie nálezů mimo úpravu bez nápravných opatření je škodlivým důkazem.

Pojezd nastavovače vůle na nápravách přívěsu: Zvláštní úvahy

Údržba brzd návěsu je často méně přísná než údržba brzd traktoru, protože návěsy střídají majitele mezi nosiči, jsou používány sezónně nebo stojí delší dobu na skládce. Díky tomu jsou seřizovače vůle přívěsu neúměrně častým zdrojem porušení brzd.

Klíčové body pro správu nastavovače vůle přívěsu:

• Nejčastěji se používají nápravy přívěsu Komory pružinových brzd typu 24 nebo 30 s konfiguracemi s dlouhým zdvihem. Maximální zdvih pro typ 30 s dlouhým zdvihem je 3,00 palce, ale to neznamená, že zdvihy blízké tomuto limitu jsou v praxi přijatelné – naznačují, že je brzy nutné nastavení.
• Pružinové brzdy (parkovací/nouzové brzdy) zabudované do zadní komory kombinované komory mohou při rychlé vizuální kontrole maskovat problémy s brzdami. Vždy provádějte měření zdvihu, ne pouze vizuální kontrolu.
• Automatické nastavovače vůle na přívěsech podléhají stejným pravidlům jako na traktory. Návěs ASA, který není seřízen, je červenou vlajkou pro problémy se základovou brzdou, nejen pro situaci rychlého seřízení.
• Rez, koroze a nedostatek mazání na vačkových trubkách a pouzdrech přívěsu jsou extrémně běžné a mohou způsobit nadměrné hodnoty zdvihu, i když je tloušťka obložení stále v rámci specifikací.

Řidiči provádějící kontroly před jízdou na nově připojeném přívěsu by měli vždy zkontrolovat seřízení brzd před opuštěním dvora. Přívěs, který stál dva týdny nebo déle, by měl být až do měření považován za podezřelý.

Intervaly preventivní údržby pro kontrolu nakladače

Neexistuje žádný univerzální univerzální interval pro kontroly napínačů, protože provozní podmínky se výrazně liší. Vozidlo jezdící naložené mezistátní míle v rovinatém terénu klade na brzdy mnohem menší nároky než vozidlo, které často zastavuje rozvoz po městě nebo jezdí v horách. Následující obecný rámec používá většina velkých flotil:

• Každá kontrola před cestou: Rychlá 1-palcová kontrola volné hry na čepu vidlice. Trvá méně než 5 minut na vozidlo a zachytí podmínky hrubého seřízení, než se vozidlo pohne.
• Každých 15 000–25 000 mil (servis PM-A): Plně aplikované měření zdvihu při 90 psi, vizuální kontrola všech součástí nastavovače vůle, čepů vidlice a závlaček.
• Každých 50 000 mil (servis PM-B): Kompletní kontrola brzd včetně měření tloušťky obložení, kontroly průměru bubnu, kontroly pružinové brzdy a posouzení opotřebení vačkového pouzdra.
• Po jakékoli události náročné na brzdění: Sjezdy z hor, nouzové zastávky a delší jízda ve městě by měly vyvolat kontrolu brzd po jízdě, zejména u starších zařízení s ručním seřizováním.

Flotily, které zavádějí kontroly brzdného zdvihu před jízdou jako nesmlouvavý krok v pracovním postupu řidiče, trvale vykazují nižší míru mimo provoz související s brzdami během silničních kontrol. Údaje z každoročního vymáhání týdne bezpečnosti brzd, který pořádá CVSA, to běžně ukazují porušení seřízení brzd tvoří více než 40 % všech objednávek mimo provoz souvisejících s brzdami — kategorie, kterou by kontroly před jízdou zachytily dříve, než vozidlo vůbec narazí na inspektora.

Běžné chyby při práci s pojezdem nastavovače

Zkušenosti z programů údržby vozového parku a údaje o silničních kontrolách ukazují na několik opakujících se chyb, které brání správnému vyřešení problémů se seřízením brzd.

Ruční nastavení automatického nastavovače prověšení

Toto je jediná nejčastější chyba. Když je zjištěno, že ASA není seřízeno, technik otočí seřizovacím šroubem, aby jej uvedl do specifikace, a pošle vozidlo ven. Během dnů nebo týdnů je brzda opět neseřízená. Cyklus se opakuje. Správnou reakcí je výměna ASA a kontrola základových brzd , abyste nepřestávali ručně provádět úpravy.

Ignorování jedné brzdy mimo seřízení

Běžnou racionalizací je, že jedna mírně neseřízená brzda u vícenápravového vozidla není velký problém. Ve skutečnosti sdílení brzdného zatížení mezi nápravami znamená, že nevýkonná brzda na jedné nápravě nutí ostatní nápravy kompenzovat, čímž se urychluje opotřebení jejich obložení a hromadění tepla. Při prudkém brzdění také vytváří tendence k vybočení, což může přispět k výkyvům přívěsu.

Přetažení při ručním seřizování

Technici, kteří utahují nastavovací šroub příliš daleko, aniž by jej řádně ustoupili, vytvářejí brzdu, která neustále táhne. To se projevuje jako horký konec kola po krátké jízdě, zápach spáleniny z kola a zrychlené opotřebení obložení a bubnu. Může také způsobit zablokování brzd při lehkých aplikacích, což je zvláště nebezpečné za mokra nebo na kluzkém povrchu.

Měřící zdvih bez dostatečného tlaku vzduchu

Měření zdvihu brzd provedená při nízkém tlaku vzduchu – řekněme 60–70 psi – ukáží kratší zdvih než při 90 psi, protože ovládací síla je nižší. To může způsobit, že mírně přetažená brzda bude vypadat jako v rámci specifikací. Před měřením zdvihu vždy ověřte, zda je tlak v systému mezi 90 a 100 psi.
