Seřizujete nastavovače s brzdami nastavenými nebo uvolněnými?

Přímá odpověď: Brzdy uvolněny pro seřízení nastavovače

Při úpravě a seřizovač vůle , musí být brzdy zcela uvolněny. Toto je správný postup jak pro ruční napínače, tak pro počáteční nastavení automatických napínačů. Když jsou brzdy uvolněné, brzdové čelisti se stahují směrem od bubnu, což umožňuje seřizovači volně pohybovat tlačnou tyčí a vačkovým hřídelem, aniž by se vázalo nebo vytvářelo falešné údaje. Pokus o seřízení se zabrzděnými brzdami zavádí napětí a tření pružiny, které maskuje skutečnou vůli v systému, což má za následek nesprávně nastavenou brzdu, která se může buď táhnout, nebo selhat při dostatečné síle.

Toto pravidlo platí pro vzduchové brzdové systémy na užitkových nákladních vozidlech, přívěsech a autobusech – jakékoli vozidlo, které se řídí předpisy FMCSA podle 49 CFR část 393. Nastavení brzd přímo ovlivňuje brzdnou dráhu. Brzda, která není seřízena ani o zlomek palce při zdvihu tlačné tyče, může výrazně snížit účinnost brzdění, zejména při nouzových zastaveních, kdy je rozhodující konzistentní časování brzd na všech nápravách.

Pochopení toho, proč musí být brzdy uvolněny – nejen že musí být – pomáhá technikům vyhnout se běžným chybám a zajišťuje opakovatelné výsledky u různých vozidel a konfigurací brzd.

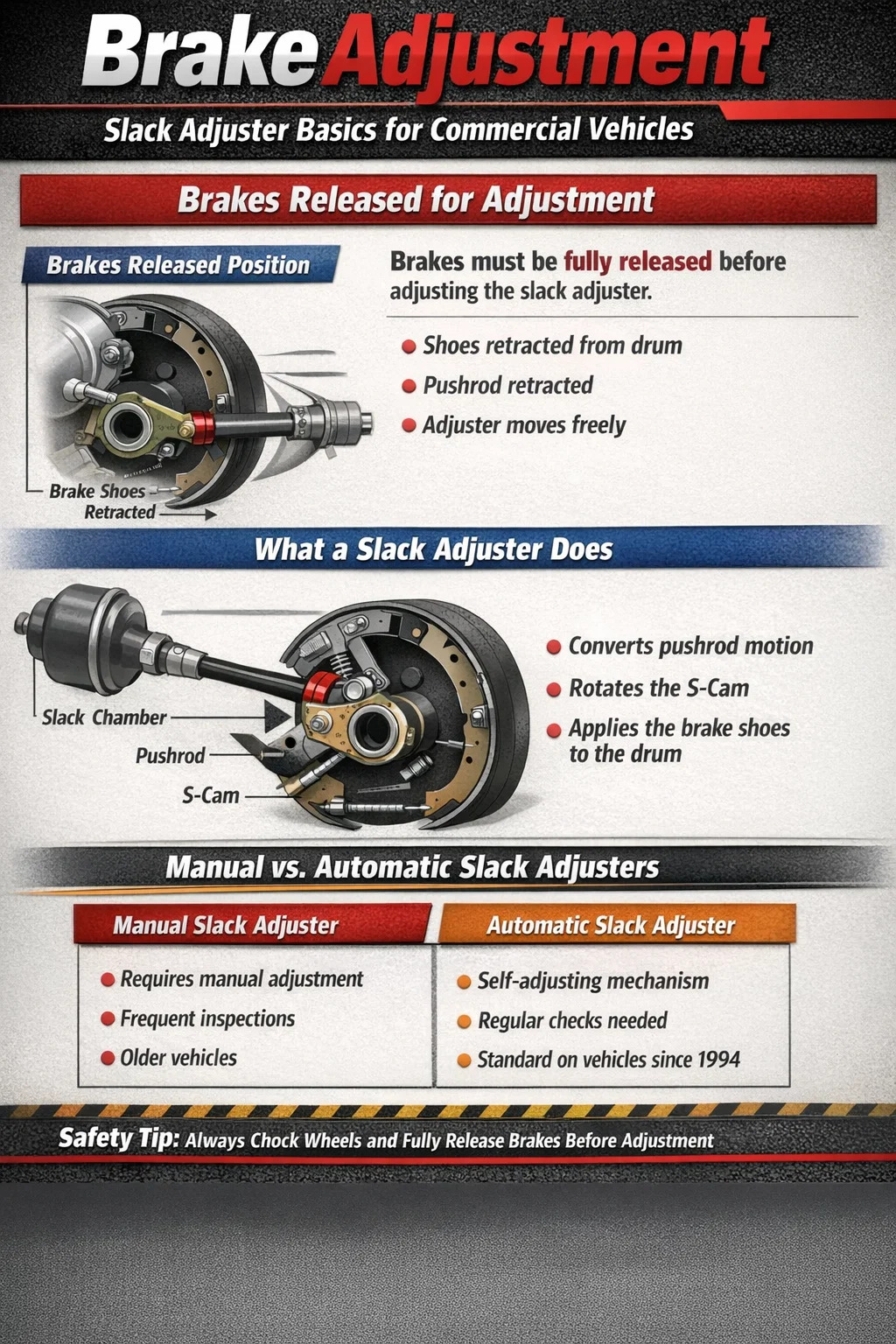

Co vlastně dělá slack Adjuster

A seřizovač vůle je rameno páky, které spojuje tlačnou tyč brzdové komory s vačkovým hřídelem brzdy. Jeho primární funkcí je převádět lineární pohyb tlačné tyče na rotační sílu na S-vačku, která zase tlačí brzdové čelisti směrem ven proti bubnu. „Prověšení“, které zvládá, se týká volného pohybu v systému – mezery mezi brzdovými čelistmi a povrchem bubnu, když nejsou brzdy sešlápnuty.

Jak se brzdové obložení časem opotřebovává, vzdálenost mezi botkou a bubnem se zvětšuje. Pokud není stavěč vůle seřízen pro kompenzaci, musí se tlačná tyč před aktivací brzd pohybovat dále, což zpomaluje odezvu brzd a snižuje upínací sílu. To je důvod, proč jsou pravidelné kontroly a seřizování povinné podle federálních a státních předpisů pro užitková vozidla.

Běžně se používají dva typy nastavovačů vůle:

• Ruční seřizovače vůle — vyžadují pravidelné ruční seřizování pomocí klíče. Při opotřebení obložení se samočinně neopravují a je nutné je v pravidelných intervalech kontrolovat a seřizovat.
• Automatické nastavovače vůle (ASA) — navržený tak, aby automaticky udržoval správné seřízení brzd při opotřebení obložení. Stále však vyžadují správné počáteční nastavení a pravidelnou kontrolu, aby se potvrdilo, že správně fungují.

Oba typy sdílejí stejnou základní geometrii a principy pákového efektu, a proto se postup nastavení – brzdy uvolněné, správný úhel tlačné tyče, správný točivý moment – ​​vztahuje na oba.

Proč musí být během seřizování uvolněny brzdy

Mechanický důvod, proč musí být brzdy uvolněny během nastavování nastavovače, spočívá v odporu a geometrii. Při použití brzd se brzdová komora natlakuje a tlačná tyč se vysune. Vačka S se otočila a přitlačila brzdové čelisti pevně k bubnu značnou silou – často několik tisíc liber upínací zátěže. V tomto stavu:

• Šnekové kolo nastavovače vůle je pod zatížením a extrémně obtížně se otáčí bez poškození nastavovacího mechanismu.
• Jakékoli provedené nastavení je měřením zatížené polohy, nikoli skutečné klidové mezery mezi botou a bubnem.
• Když se brzdy uvolní po seřízení provedeném pod zatížením, botky se mohou zasunout jinak, než se očekávalo, takže seřízení zůstane nesprávné.
• Existuje riziko, že seřizovač uskočí zpět nebo klíč sklouzává a způsobí zranění technika.

Při plně uvolněných brzdách a vypuštění tlaku vzduchu z komory je tlačná tyč zasunuta, vačka S je v klidové poloze a brzdové čelisti jsou drženy od bubnu vratnými pružinami. Šnekové kolo seřizovače se volně otáčí a jakékoli otáčení seřizovače přímo odpovídá změně délky zdvihu tlačné tyče v klidu. Toto je jediná podmínka, za které lze provést přesné a opakovatelné nastavení.

Pro bezpečnost při seřizování vždy podložte kola klíny a zajistěte, aby byla parkovací brzda uvolněna z konkrétní nápravy, na které se pracuje. U vozidel s pružinovými parkovacími brzdami (běžné na hnacích nápravách) parkovací brzda drží brzdy zatažené mechanicky – před seřízením seřizovačů prověšení provozní brzdy na této nápravě je nutné ji uvolnit.

Postup nastavení ručního nastavovače vůle

Manuální nastavení napínače je jednoduchý postup, pokud je proveden správně. Následující kroky platí pro systémy bubnových brzd S-cam, které zůstávají nejběžnější konfigurací na severoamerických užitkových vozidlech.

Požadované nástroje

• 3/8palcová nebo 1/2palcová hnací ráčna nebo lamač
• Správná velikost zásuvky nebo klíče pro nastavovací šroub (běžně 9/16" nebo 5/8")
• Měřidlo zdvihu pravítka nebo brzdy
• Klíny kol

Postup

1. Zaparkujte vozidlo na rovném povrchu a zajistěte všechna kola klíny.
2. Uvolněte všechny brzdy – provozní a parkovací brzdy. Zkontrolujte, zda je vzduchový systém plně nabitý (obvykle 100–120 PSI).
3. Označte tlačnou tyč na přední straně brzdové komory barvou nebo křídou, abyste vytvořili referenční bod.
4. Požádejte asistenta, aby použil a podržel plný tlak provozní brzdy (přibližně 90 PSI v brzdové komoře), zatímco budete měřit zdvih tlačné tyče od označeného referenčního bodu do nové polohy.
5. Před jakýmkoliv nastavením brzdy znovu uvolněte.
6. Vyhledejte seřizovací šroub na seřizovači – bude na těle seřizovače, často zakrytý gumovou botkou. Odstraňte botu, pokud je přítomna.
7. Otáčejte seřizovacím šroubem ve směru hodinových ručiček pro utažení (snížení vůle). Každé úplné otočení šroubu posune seřizovač přibližně o 1/4 až 1/2 palce zdvihu tlačné tyče, v závislosti na modelu seřizovače.
8. Přestaňte utahovat, když ucítíte mírný odpor – brzdové čelisti se právě dotýkají bubnu. Potom seřizovač uvolněte o 1/4 otáčky, abyste vytvořili správnou vůli.
9. Znovu zkontrolujte zdvih opětovným brzděním. Ujistěte se, že zdvih je v zákonném limitu pro velikost komory.
10. Nasaďte pryžovou manžetu na seřizovací šroub, abyste chránili mechanismus před znečištěním.
11. Otáčejte kolem rukou, abyste se ujistili, že se buben volně otáčí bez tahu z brzdových čelistí.

Kontrola prokluzu kol na konci postupu je kritická. Buben, který se volně neotáčí, znamená, že se botky přitahují k bubnu, což způsobí přehřátí, zrychlené opotřebení obložení a potenciální slábnutí brzd během provozu vozidla.

Zákonné limity zdvihu táhla podle velikosti komory

Federální předpisy podle 49 CFR 393.47 specifikují maximální přípustný zdvih tlačné tyče pro každou velikost brzdové komory. Překročení těchto limitů při kontrole je porušením, které může mít za následek vyřazení vozidla z provozu. V následující tabulce jsou uvedeny nejběžnější velikosti komor a jejich maximální limity zdvihu:

Komory s dlouhým zdvihem jsou identifikovatelné podle obdélníkového štítku na komoře nebo podle upínacího kroužku, který je delší než standardní komora stejné velikosti. Při měření komory s dlouhým zdvihem nepoužívejte standardní limity zdvihu — toto je běžná chyba při kontrole, která má za následek odsouzení správně seřízené brzdy nebo v horším případě projetí neseřízené brzdy.

Automatické nastavovače vůle: Nastavení, kontrola a běžné poruchy

Automatické seřizovače vůle jsou na nových užitkových vozidlech ve Spojených státech vyžadovány od roku 1994 podle předpisů FMCSA. Přestože se jim říká „automatické“, vyžadují správnou počáteční instalaci a pravidelnou kontrolu. Neodstraňují potřebu údržby brzdového systému – nahrazují pravidelné ruční otáčení nastavovacího šroubu vnitřním mechanismem, který postupně kompenzuje opotřebení obložení při každém brzdění.

Počáteční nastavení automatického nastavovače

Při instalaci nového automatického seřizovače vůle nebo po přetažení brzdy musí být seřizovač ručně nastaven, aby se vytvořila počáteční vůle. Toto počáteční nastavení se provádí s uvolněnými brzdami podle stejné logiky jako ruční seřízení. Většina výrobců uvádí:

• Otáčejte šestihranem ručního nastavení (často 9/16 palce) ve směru hodinových ručiček, dokud se brzdové čelisti nedotknou bubnu – ucítíte zvýšený odpor.
• Ustupte o 1/2 otáčky, abyste vytvořili vůli mezi botou a bubnem.
• Několikrát zatáhněte a uvolněte brzdy, abyste umožnili automatickému mechanismu zacyklit a najít svou provozní polohu.
• Změřte zdvih tlačné tyče, abyste se ujistili, že je v rámci zákonných limitů.

Po počátečním nastavení by automatický nastavovač prověšení měl udržovat správné nastavení bez dalšího ručního zásahu. Pokud zdvih tlačné tyče trvale neodpovídá specifikaci u vozidla s automatickými seřizovači, je to známkou problému – nejde o spoušť pro ruční nastavení seřizovače, jako by se jednalo o ruční typ.

Proč byste nikdy neměli ručně znovu nastavovat automatický nastavovač v provozu

Toto je jeden z nejdůležitějších a běžně nepochopených bodů o automatických nastavovačích vůle. Pokud je automatický seřizovač opakovaně mimo seřízení, správnou reakcí je najít a opravit základní příčinu – nikoli ručně přepnout seřizovač zpět do specifikace.

Ruční seřízení automatického seřizovače vůle v provozu maskuje hlavní problém a může poškodit vnitřní mechanismus spojky, což způsobí nadměrné seřízení seřizovače a způsobí tažení brzd. Mezi běžné hlavní příčiny selhání automatického seřizovače prověšení patří:

• Opotřebované nebo prasklé brzdové obložení — obložení, které je opotřebené nad použitelnou tloušťku, způsobuje nadměrné pohyby, které seřizovač nemůže plně kompenzovat.
• Uvolněné nebo opotřebované součásti základové brzdy — opotřebovaná pouzdra vačkového hřídele, prasklý pavouk (brzdový nosič) nebo opotřebené kotevní čepy umožňují pohyb, který napodobuje nesprávné seřízení.
• Nesprávná délka tlačné tyče — Pokud byla tlačná tyč vyměněna za tyč nesprávné délky, geometrie nastavovače vůle je vypnutá a automatický mechanismus nemůže správně fungovat.
• Zadřený nebo zamrzlý nastavovací mechanismus — vnitřní koroze, nedostatečné mazání nebo znečištění mohou bránit správnému sepnutí spojky s automatickým seřízením.
• Špatný nastavovač pro aplikaci — nastavovače jsou dimenzovány podle délky paží a typu vidlice. Použití seřizovače s nesprávnou délkou ramene mění mechanickou páku a ovlivňuje měření zdvihu.

Úhel táhla a geometrie: Proč na tom záleží víc, než si většina techniků uvědomuje

I když jsou brzdy během seřizování správně uvolněny, seřizovač, který je umístěn ve špatném úhlu, nezajistí maximální brzdnou účinnost – bez ohledu na to, jak přesně je nastaven zdvih tlačné tyče. Vztah mezi tlačnou tyčí a ramenem stavěče vůle je kritickou geometrií, která je často přehlížena.

Pro maximální mechanickou výhodu, když jsou brzdy plně sešlápnuté, rameno nastavovače by mělo být kolmo k tlačné tyči . V okamžiku plné aplikace vytváří 90stupňový úhel mezi seřizovacím ramenem a tlačnou tyčí největší točivý moment na vačkovém hřídeli. Pokud je rameno v úhlu 80 stupňů nebo 100 stupňů při plné aplikaci, výstupní točivý moment klesá – někdy výrazně.

V praxi to znamená, že dosažení přesně 90 stupňů při plné aplikaci znamená, že nastavovací rameno by mělo být umístěno mírně nad 90 stupňů (směrem k zatažené poloze), když jsou brzdy uvolněny, takže když se tlačná tyč vysouvá během aplikace, rameno prochází kolmo. Mnoho výrobců doporučuje jako vodítko pro nastavení, aby bylo rameno nastavovače vůle nakloněno přibližně 5 až 10 stupňů za kolmici v uvolněné poloze.

Nesprávná geometrie je obvykle způsobena:

• Použití nastavovače vůle s nesprávnou délkou ramene pro montážní polohu brzdové komory
• Výměna tlačné tyče za tyč nesprávné délky bez přemístění brzdové komory
• Montážní držák brzdové komory, který byl ohnutý nebo opravený a již není ve správné poloze

Inspekce před jízdou: Jak mohou řidiči identifikovat problémy s nastavovačem vůle

Komerční řidiči provozující vozidla podléhající předpisům FMCSA jsou povinni provádět před jízdou kontroly, které zahrnují kontrolu seřízení brzd. Podle 49 CFR 392.7 musí být řidič před jízdou přesvědčen, že vozidlo je v bezpečném provozním stavu. Klíčovou součástí této kontroly je seřízení brzd.

Řidiči mohou provést praktickou kontrolu bez nářadí pomocí následující metody:

1. Když je vozidlo zaparkované, motor vypnutý a vzduchový systém plně nabitý (100 PSI nebo více), zajistěte kola klíny.
2. Sešlápněte a podržte plný tlak provozní brzdy – požádejte spolupracovníka, aby držel brzdový pedál zcela sešlápnutý, nebo použijte nástroj pro přidržování brzdového pedálu.
3. Projděte vozidlo a vizuálně sledujte každou tlačnou tyč. Hledejte tlačné tyče, které jsou vysunuté mnohem dále než ostatní – to znamená nadměrný zdvih této brzdy.
4. Zkontrolujte, zda nejsou seřizovače vůle, které se zdají být ve výrazně šikmé poloze, což může indikovat problémy s geometrií nebo zadřený mechanismus.

Neočekává se, že řidiči budou provádět úpravy sami během prohlídky před jízdou – to je role kvalifikovaného mechanika. Identifikace vizuálně zjevného stavu mimo seřízení a vyřazení vozidla z provozu k opravě před jízdou je však jak zákonná povinnost, tak odpovědnost za bezpečnost.

Tlačná tyč, která u standardní komory typu 30 přesahuje více než 2 palce, není podle federálních norem nastavena a vozidlo nesmí být řízeno, dokud nebude opraveno. Toto není doporučení – je to porušení, které může mít za následek pokuty, příkazy mimo provoz a zvýšenou odpovědnost v případě nehody.

Běžné chyby při nastavování nastavovače

I zkušení technici upadají do vzorců, které vedou k nepřesnému seřízení brzd. Následující chyby patří k nejčastěji pozorovaným při kontrolách brzd a mohou vést k tomu, že brzdy projdou rychlou vizuální kontrolou, ale ve skutečných provozních podmínkách nefungují správně.

Seřízení se zataženou parkovací brzdou

U systémů parkovací brzdy s pružinou (SAPB) pružina uvnitř parkovací komory mechanicky aktivuje brzdy, když je odstraněn tlak vzduchu. Mnoho techniků zablokuje kola a uvolní vzduch z parkovacího okruhu, aby nastavili pružinové brzdy pro znehybnění kola, a poté se pokusí seřídit seřizovač odvěšení provozní brzdy na stejné nápravě. Pružinová brzda působí silou přes stejnou S-vačku a čelisti, což znamená, že provozní brzda je částečně nebo úplně zatažena. Jakákoli úprava provedená v tomto stavu bude nepřesná.

Nekontroluje se tažení bubnu po úpravě

Utažení nastavovacího prvku o 1/4 otáčky po kontaktu bot s bubnem je vodítko, nikoli záruka. Geometrie brzd, kolísání průměru bubnu, kolísání tloušťky obložení napříč botou a stav vratných pružin, to vše ovlivňuje, jak velká vůle je skutečně výsledkem. Po nastavení vždy otočte buben rukou, abyste se ujistili, že se volně otáčí. Buben, jehož ruční otáčení vyžaduje více než lehké úsilí, se táhne.

Použití limitu dlouhého zdvihu na standardní komoře

Standardní komora typu 30 má maximální zdvih 2,0 palce. Komora s dlouhým zdvihem typu 30 má maximálně 2,5 palce. Záměna těchto dvou je vážná chyba. Pokud je standardní komora měřena proti limitu 2,5 palce, brzda se zdvihem 2,3 palce – která je výrazně mimo seřízení – nesprávně projde kontrolou. Před záznamem měření zdvihu by měly být vždy ověřeny identifikační štítky komory.

Měření zdvihu při menším než plném aplikačním tlaku

Zdvih tlačné tyče musí být měřen s plným tlakem provozní brzdy — přibližně 90 PSI na vstupu do komory. Měření při nižším tlaku vede ke kratšímu zdvihu, díky kterému se brzda jeví správně nastavená, i když nemusí být. Před měřením zdvihu vždy používejte kalibrované zkušební měřidlo a ověřte tlak v systému.

Ignorování opotřebení základní brzdy

Seřizovač, který se neustále vychyluje – což vyžaduje časté seřizování – je téměř vždy příznakem opotřebovaných součástí základové brzdy, nikoli vadným seřizovacím prvkem. Výměna seřizovače bez vyřešení základního opotřebení problém nevyřeší a plýtvá díly a prací. Zkontrolujte celou sestavu základové brzdy, včetně vačkového hřídele, pouzder, válečků, botek a kotevních kolíků, kdykoli se brzda opakovaně seřídí.

Jak seřízení brzd přímo ovlivňuje brzdnou dráhu

Souvislost mezi seřízením nastavovače a skutečným brzdným výkonem není teoretická – je měřitelná a zdokumentovaná. Výzkum brzd Federálního úřadu pro bezpečnost motorových vozidel a údaje o kontrolách CVSA trvale ukazují, že neseřízení brzd jsou jedním z hlavních porušení souvisejících s brzdami zjištěnými při silničních kontrolách a že nevyváženost brzd způsobená odchylkami v nastavení mezi nápravami výrazně prodlužuje brzdnou dráhu.

Když jedna nebo více brzd na vozidle s více nápravami není seřízeno, aktivují se později při zastavení než správně seřízené brzdy. Brzdy, které se aktivují jako první, nesou nepoměrně více z celkového brzdného zatížení. To vede k:

• Rychlejší opotřebení obložení u brzd s prvním záběrem
• Vyšší nahromadění tepla v těchto brzdách, což zvyšuje riziko slábnutí brzd
• Tažení nebo vybočení vozidla při prudkém brzdění, protože brzdná síla není ze strany na stranu rovnoměrná
• Celková brzdná dráha, která je delší než konstrukční specifikace vozidla

Plně naložený nákladní vůz třídy 8 jedoucí rychlostí 60 mph vyžaduje přibližně 335 stop k zastavení za ideálních podmínek se všemi brzdami správně nastavenými a fungujícími. Studie prokázaly, že brzdy se seřízením mohou za stejných podmínek přidat 20 % nebo více k brzdné dráze. — přeložení na dalších 67 stop nebo více, než vozidlo zastaví. Při dálničních rychlostech je tento rozdíl rozdílem mezi kontrolovaným zastavením a kolizí.

Požadavky na mazání pro nastavovače

Seřizovač, který je správně seřízen, ale nedostatečně namazaný, neudrží své seřízení ani nebude fungovat spolehlivě v průběhu času. Otočný čep seřizovače a vnitřní šnekový převodový mechanismus vyžadují pravidelné mazání. Většina výrobců specifikuje mazivo na podvozky na bázi lithia nebo moly splňující specifikace NLGI Grade 2.

Mazací fitinky jsou obvykle umístěny na těle nastavovače vůle a na čepu vidlice, který spojuje seřizovač s tlačnou tyčí. Intervaly mazání se liší podle výrobce, ale běžně se pohybují v rozmezí každých 25 000 až 50 000 mil u silničních aplikací nebo každé 3 měsíce u vozidel provozovaných v náročných podmínkách, jako je stavebnictví, těžba nebo časté používání v terénu.

Mezi příznaky nedostatečného mazání patří:

• Tuhé nebo obtížné otáčení šnekového převodu při ručním seřizování
• Viditelná rez nebo koroze na těle seřizovače nebo čepu vidlice
• Nepravidelné seřízení brzd – seřizovač se posouvá nebo zasouvá nekonzistentně mezi intervaly kontrol
• Automatický seřizovač vůle neudrží správný zdvih po opakovaném brzdění

Automatické seřizovače, které se zdají zadřené nebo nereagují na mazání, by měly být vyměněny, nikoli vynuceny. Použití nadměrné síly na zadřený automatický seřizovač za účelem jeho ručního vytažení může trvale poškodit vnitřní spojku a způsobit nefunkčnost automatické funkce.

Srovnání: Ruční vs. Automatické nastavovače

Pochopení rozdílů mezi ručními a automatickými seřizovači vůle pomáhá manažerům údržby a vlastníkům-provozovatelům přijímat informovaná rozhodnutí o plánech údržby brzdového systému a protokolech kontrol.

Shoda s předpisy a standardy inspekce

Shoda seřízení brzd je vynucována dvěma primárními kanály: silničními kontrolami FMCSA prováděnými úředníky a pravidelnými kontrolami vozidel vyžadovanými státními předpisy. Pochopení toho, co inspektoři hledají, pomáhá udržovat operace údržby konzistentně v souladu.

Kritéria Severoamerické normy mimo provoz užitkových vozidel Safety Alliance (CVSA) definují podmínky, za kterých musí být vozidlo okamžitě vyřazeno z provozu z důvodu porušení brzd. V případě problémů s nastavovačem prověšení příslušná kritéria zahrnují:

• Zdvih táhla překračuje maximální limit pro velikost instalované komory
• Uvolněný nebo chybějící seřizovač – seřizovač, který se posouvá o více než 1/4 palce měřeno v otvoru čepu vidlice s uvolněnými brzdami, je považován za vadný
• Prasklé, zlomené nebo chybějící součásti sestavy napínače vůle
• Nefunkční automatický nastavovač prověšení – ASA, který vyžaduje ruční seřízení pro uvedení do specifikace, je považován za nefunkční a je mimo provoz

Údaje CVSA Brake Safety Week z posledních let trvale ukazují, že porušení seřízení brzd – včetně seřizovačů nedostatečných seřízení – tvoří významný podíl všech objednávek mimo provoz souvisejících s brzdami. V roce 2022 patřilo porušení seřízení brzd k pěti nejčastějším porušením zjištěným při cílených kontrolách brzd, což ovlivnilo měřitelné procento kontrolovaných užitkových vozidel.

Udržování správného seřízení brzd není pouze bezpečnostním imperativem – je to požadavek shody s přímými finančními a provozními důsledky, pokud je ignorován. Jedna mimo provozovaná objednávka může zpozdit nakládku, vyvolat zvýšenou kontrolu a ovlivnit skóre CSA dopravce, které ovlivňuje sazby pojištění a způsobilost pro určité smlouvy.
