Mažete nastavovače prověšení? Co potřebujete vědět

Přímá odpověď: Měli byste namazat nastavovače prověšení?

Ano – ale mazání vyžadují pouze určité části nastavovače a nanášení maziva na nesprávná místa může ve skutečnosti způsobit vážné problémy. Automatické seřizovače vůle (ASA) vyžadují mazivo na čepu vidlice, pouzdru kotevní konzoly a drážkování vačkového hřídele brzdy, ale samotný vnitřní nastavovací mechanismus by nikdy neměl být zaplaven mazivem. Ruční seřizovače vůle se řídí podobným pravidlem: namažte otočné body a vačkový hřídel, ale nenamažte vnitřní skříň šnekového převodu silným mazivem, pokud to servisní příručka výrobce výslovně nevyžaduje.

Tento rozdíl je důležitý, protože nastavovač, který je přemaštěný na nesprávném místě, může vyvinout falešný pocit správného seřízení. Migrace maziva do vnitřního převodového mechanismu seřizovače jej může hydraulicky zablokovat, což zabrání jeho samočinnému seřízení a vede k neseřízení brzd – jedné z hlavních příčin porušování užitkových vozidel v Severní Americe.

Co vlastně dělá slack Adjuster

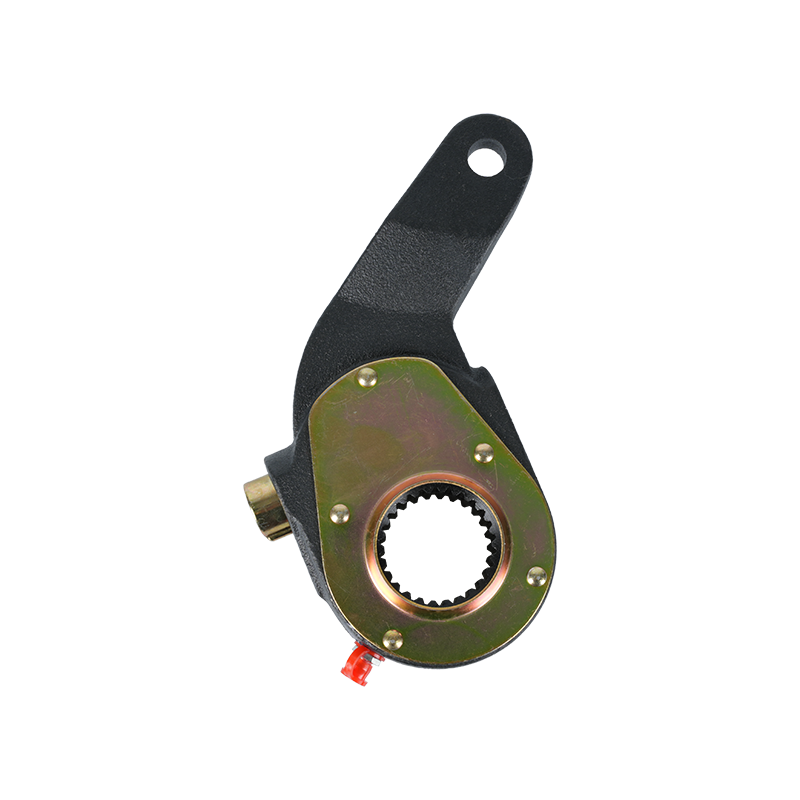

Než se ponoříme do specifik mazání, pomůže nám pochopit mechanickou roli nastavovače vůle v systému vzduchových brzd. Nastavovač vůle je rameno páky, které spojuje tlačnou tyč brzdové komory se sestavou brzdy S-vačka (nebo klínová). Jak se brzdová obložení v průběhu času opotřebovávají, vzdálenost mezi obložením a bubnem se zvětšuje – to znamená, že tlačná tyč musí cestovat dále, aby aktivovala brzdy. Pokud je tato vzdálenost příliš dlouhá, brzdná síla se dramaticky sníží.

A ruční seřizovač vůle vyžaduje, aby technik pravidelně otáčel seřizovacím šroubem, aby tuto vůli vyrovnal. An automatický nastavovač vůle (ASA) snímá nadměrnou dráhu tlačné tyče a samočinně se koriguje pomocí vnitřní jednosměrné spojky a šnekového převodového mechanismu. Federální úřad pro bezpečnost motorových nosičů (FMCSA) nařídil používání automatických nastavovačů na nově vyrobených vzduchem bržděných vozidlech ve Spojených státech počínaje rokem 1994. Dnes jsou ASA vybaveny prakticky všechny užitkové nákladní automobily a přívěsy na severoamerických silnicích.

Kritický závěr: oba typy obsahují pohyblivé kovové části, které pracují pod značným zatížením a vibracemi. Bez řádného mazání ve správných bodech se opotřebení rychle zrychluje, seřízení se stává nespolehlivé a výkon brzd se zhoršuje způsoby, které nejsou vždy řidiči okamžitě zřejmé.

Které části nastavovače vůle potřebují mazivo

Různé součásti sestavy napínače vůle mají různé požadavky na mazání. Zacházení s každou armaturou nebo portem stejným způsobem je běžnou chybou při údržbě vozového parku. Zde je rozpis klíčových bodů mazání:

Clevis Pin a Clevis Bracket

Čep vidlice spojuje tlačnou tyč brzdové komory s ramenem nastavovače vůle. Toto spojovací místo je vystaveno silničním nečistotám, vlhkosti a neustálému pohybu. Naneste tenkou vrstvu maziva na bázi lithia nebo víceúčelového maziva na čep vidlice v každém plánovaném intervalu PM , obvykle každých 25 000 mil pro většinu operací třídy 8. Zadřený čep vidlice může omezit brzdění a způsobit nebezpečné zpoždění při brzdění.

Pouzdro kotevní konzoly

Kotevní kolík a jeho pouzdro jsou místa, kde se těleso nastavovače vůle otáčí během brzdění. Toto pouzdro podléhá značnému tření při zatížení. Většina výrobců nastavovačů na tomto místě obsahuje mazací šroubení (Zerk fitink). Použijte 2–3 pumpičky maziva, dokud neuvidíte mírné propláchnutí okrajů – to znamená, že staré mazivo bylo vytěsněno a nové mazivo zcela obklopilo pouzdro.

Brzdový vačkový hřídel a pouzdra vačkového hřídele

I když je technicky spíše součástí sestavy základové brzdy než samotného nastavovače, S-vačka a její nosná pouzdra musí být namazány současně. Seřizovač vůle je v přímém styku s drážkami vačkového hřídele a suché nebo zkorodované spojení drážkování vačkového hřídele zabrání správnému přenosu točivého momentu a může způsobit nerovnoměrné opotřebení seřizovače. Inspektoři CVSA (Commercial Vehicle Safety Alliance) pravidelně uvádějí opotřebovaná nebo suchá pouzdra vačkových hřídelů jako stav přispívající k neseřízení brzd.

Port interního ozubeného kola: Postupujte opatrně

Některé automatické seřizovače, jako jsou ty, které vyrábí Haldex a Meritor (nyní součást Meritor WABCO), mají na těle seřizovače mazivo, které vede k vnitřnímu mechanismu. Tato armatura by měla dostat maximálně jedno nebo dvě čerpadla maziva. Přemaštění tohoto portu je jednou z nejčastěji uváděných příčin selhání automatického nastavovače. Přebytečné mazivo může zasahovat do vnitřní jednosměrné spojky, což způsobí, že seřizovač přestane kompenzovat opotřebení brzdového obložení.

Na typu maziva záleží: Co použít na nastavovače prověšení

Ne všechna maziva jsou kompatibilní s komponenty nastavovače vůle. Použití nesprávného produktu může způsobit degradaci těsnění, zrychlené opotřebení nebo kontaminaci vnitřního mechanismu. Zde je srovnání běžně používaných typů maziv při údržbě brzd užitkových vozidel:

Vždy zkontrolujte výrobce nastavovače vůle v servisní příručce pro přesnou specifikaci maziva. Haldex například specifikuje mazivo na bázi lithia nebo vápníku NLGI 1 nebo 2 pro své automatické seřizovače vůle. Meritor podobně doporučuje víceúčelové mazivo na podvozky (MPG) pro vnější armatury. Odchylka od specifikace – dokonce i při použití „prémiového“ maziva – může zrušit platnost záruky a urychlit opotřebení součástí.

Jak často by měly být promazávány nakladače

Intervaly mazání se liší v závislosti na provozních podmínkách, použití vozidla a pokynech výrobce. Obecná průmyslová praxe se však řídí těmito měřítky:

• Každých 25 000 mil nebo 3 měsíce (podle toho, co nastane dříve) pro silniční nákladní vozidla třídy 8 provozovaná v mírných klimatických podmínkách
• Každých 10 000–15 000 mil pro vozidla provozovaná v náročných provozních cyklech – konstrukce, těžba dřeva, odpad nebo operace zahrnující časté mokré nebo blátivé podmínky
• Při každé kontrole brzd bez ohledu na počet najetých kilometrů — předpisy FMCSA vyžadují u užitkových motorových vozidel kontrolu brzd alespoň každých 90 dní
• Kdykoli je nastavovač prověšení odstraněn za účelem servisu, znovu instalován nebo vyměněn – před opětovným uvedením jednotky do provozu je třeba nanést nové mazivo

Stojí za zmínku, že náročná provozní prostředí dramaticky zkracují intervaly mazání. Vozidla, která pravidelně projíždějí vodními přechody, zimními silnicemi ošetřenými solí nebo vysoce prašnými pracovišti, by měla být na kratším konci nabídky. Nahromadění koroze na otočných bodech a mazacích armaturách je primární příčinou předčasné výměny seřizovače vůle – součásti, která může stát od 80 do 250 USD za jednotku v závislosti na značce a modelu.

Krok za krokem: Jak správně namazat nastavovač prověšení

Tento proces je přímočarý, ale pozornost věnovaná detailům odděluje správnou lubrikaci od té, která vytváří problémy na silnici. Zde je praktický postup použitelný pro většinu automatických nastavovačů vůle:

1. Podložte kola klíny a uvolněte pružinové brzdy. Pro správné posouzení a přístup ke všem mazacím bodům potřebujete brzdy úplně uvolněné. Nikdy nepracujte pod vozidlem se zabrzděnými brzdami jako jedinými zádržnými prvky.
2. Vizuálně zkontrolujte stavěč a okolní součásti. Hledejte známky popraskaných bot, chybějící víčka mazacího zařízení, rezavé pruhy z otočných bodů nebo zjevné fyzické poškození. Pokud je tělo seřizovače prasklé nebo je rameno ohnuté, mazání není řešením – jednotku je třeba vyměnit.
3. Před nanesením maziva vyčistěte každou mazací armaturu (Zerk). Použijte drátěný kartáč nebo hadr k odstranění nečistot, rzi a starého tuku nahromaděného kolem hlavy šroubení. Čerpání maziva přes špinavou armaturu vytlačuje nečistoty přímo do ložiska nebo pouzdra.
4. Pevně ​​připevněte mazací lis k armatuře. Uvolněné spojení plýtvá mastnotou a může poškodit jehlu montáže. Pokud armatura nepřijímá mazivo, může být ucpaná nebo zadřená — před pokračováním armaturu vyměňte.
5. Mazivo nanášejte pomalu a počítejte si pumpičky. U vnějších otočných bodů (čep vidlice, kotevní pouzdro) pumpujte, dokud neuvidíte mírné propláchnutí okrajů těsnění. U vnitřního nastavovacího šroubení (je-li k dispozici) se omezte na maximálně 1–2 čerpadla.
6. Přebytečný tuk setřete. Mazivo, které zůstalo na vnějšku těla seřizovače, přitahuje prach a nečistoty ze silnice, ze kterých se časem vytvoří brusná pasta. Vyčistěte veškeré vyčištěné mazivo, které se dostalo do oblasti kontaktu brzdového bubnu nebo obložení – znečištění brzdového obložení mazivem je bezprostřední bezpečnostní problém a vyžaduje výměnu obložení.
7. Znovu nainstalujte víčka mazacích spojek. Tyto malé plastové nebo pryžové krytky chrání jehlu před vniknutím nečistot mezi servisními intervaly. Jsou levné a často přehlížené, ale významně ovlivňují životnost.
8. Po dokončení mazání zkontrolujte zdvih tlačné tyče. Pomocí pravítka nebo indikátoru zdvihu brzdy ověřte, zda je zdvih tlačné tyče v rámci povoleného limitu pro velikost brzdové komory. Limity FMCSA mimo seřízení jsou: 1¾ palce pro typ 20, 1¾ palce pro typ 24 a 2 palce pro komory typu 30, mimo jiné. Zdvih nad tyto limity je kritickým porušením mimo provoz.

Známky toho, že nastavovač nebyl správně namazán

Zanedbané mazání se nemusí vždy projevit jako okamžitá porucha. Často je degradace postupná a projevuje se jako kombinace jemných a ne příliš jemných příznaků. Sledujte tyto ukazatele:

• Nadměrný zdvih tlačné tyče — jeden z nejpřímějších důsledků zadřeného nebo nefunkčního nastavovače. Pokud seřizovač nekompenzuje opotřebení obložení, zdvih se bude postupně prodlužovat.
• Nerovnoměrné zabrzdění — pokud má jedna strana nápravy zadřený čep vidlice nebo tuhé kotevní pouzdro, tato brzda se zabrzdí a uvolní jinak než protilehlá brzda, což způsobí tah vozidla během zastavení.
• Rezavé pruhy nebo oranžové zabarvení kolem mazacích míst a otočných bodů – viditelné znamení, že vlhkost vnikla a aktivně koroduje kontaktní plochy.
• Ztuhlé nebo zadřené mazací fitinky která nepřijme mazivo pod normálním tlakem pistole – znamená, že armatura nebo průchod za ní jsou ucpané ztvrdlým starým mazivem nebo usazeninami koroze.
• Brusivé nebo pískavé zvuky během brzdění které pocházejí z oblasti základové brzdy spíše než z kontaktu mezi destičkou a rotorem – mohou naznačovat, že se suchá pouzdra vačkového hřídele vážou na hřídel.
• Teplo z konce kola po normální jízdě — tažná brzda způsobená zaseknutým nastavovačem nebo zadřeným spojením tlačné tyče může generovat značné teplo na bubnu a náboji.

Když se objeví některý z těchto příznaků, jednoduše znovu nenamažte a pokračujte. Je zaručena důkladná kontrola celého základového brzdového systému. V mnoha případech zanedbaný seřizovač vůle také umožnil opotřebení pouzder vačkového hřídele nad limity provozuschopnosti, což vyžaduje další díly a práci.

Automatické vs. ruční nastavovače: Liší se pravidla mazání

Vnější mazací body – čep vidlice, kotevní pouzdro, vačkový hřídel – jsou v podstatě stejné pro automatické i ruční nastavovače vůle. Vnitřní rozdíly jsou tam, kde se tyto dva typy liší ve filozofii údržby.

Ruční seřizovače vůle

Ruční napínače mají jednodušší vnitřní konstrukci — v podstatě šnekové kolo spojené se seřizovacím šroubem. Některá provedení mají vnitřní mazací otvor; jiné jsou v továrně považovány za "mazané na celý život". U osob s mazacím otvorem občasné nanesení maziva pomáhá chránit šnekové kolo a zabraňuje korozi v zadření seřizovacího mechanismu. Ruční seřizovač, který nelze nastavit, protože se zadřelo vnitřní šnekové kolo, je jedním z nejčastějších důvodů předčasného vyřazení ručních jednotek. Pravidelné, ale mírné vnitřní mazání tomu brání.

Automatické nastavovače vůle

Vnitřní mechanismus ASA je citlivější. Jednosměrná spojka, která umožňuje samočinné nastavení, spoléhá na přesnou úroveň tření a mechanického záběru. Příliš malé mazání a opotřebení dílů spojky. Příliš mnoho maziva, zvláště tuků s těžkým tělem, vtlačených pod tlakem, a spojka se může hydraulicky rozpojit – což znamená, že seřizovač přestane samočinně seřizovat bez jakékoli vnější známky poruchy. Brzdy budou stále fungovat, ale budou postupně vypadat z seřízení, jak se obložení opotřebovává.

To je důvod, proč mnoho zkušených brzdových techniků postupuje konzervativním přístupem: namažte vnější armatury při každém PM a ponechte vnitřní port ASA v klidu, pokud to výslovně nevyžaduje interval výrobce – nebo pokud není seřizovač přestavován.

Regulační a kontrolní kontext: Proč má správné mazání zákonnou váhu

Seřízení brzd je jednou z nejvíce prosazovaných oblastí bezpečnostních předpisů užitkových vozidel ve Spojených státech a Kanadě. Během kontroly CVSA úrovně I – nejkomplexnější silniční kontroly – kontroloři kontrolují zdvih tlačné tyče na každé brzdové komoře. Brzdy mimo seřízení jsou stavem automatického mimo provoz podle FMCSA 49 CFR Part 393.47.

Během mezinárodní silniční kontroly CVSA v roce 2023 představovalo porušení seřízení brzd 40,3 % všech porušení brzd mimo provoz. — jediná největší kategorie. Významnou část těchto případů lze vysledovat zpět k nefunkčnímu nebo zanedbanému automatickému nastavovači vůle. Dopravci, jejichž vozidla jsou vyřazena z provozu, čelí nejen prostojům a nákladům na zpoždění, ale také potenciálnímu nárůstu jejich skóre CSA (Compliance, Safety, Accountability) BASIC, což může ovlivnit pojistné sazby a vztahy s přepravci.

Z hlediska odpovědnosti způsobuje nehoda vozidla s prokázaným zanedbáním údržby v souvislosti s brzdami obrovskou expozici. Správné mazání nastavovače, zaznamenané v deníku údržby, je prokazatelným aktem náležité péče. Jeho nepřítomnost – zejména pokud byl vynechán interval PM – lze využít k prokázání nedbalosti v soudních sporech po havárii.

Běžné chyby při mazání nastavovačů prověšení

I zkušení technici upadnou do návyků, které snižují účinnost mazání nastavovače. Toto jsou nejčastější chyby pozorované v prostředí údržby vozového parku:

• Pumpování příliš velkého množství maziva do vnitřního portu ASA. Jak již bylo řečeno, toto je pravděpodobně jediná nejškodlivější chyba. Vnitřní armatura mnoha ASA je navržena tak, aby přijala pouze velmi malé množství maziva – často jedno čerpadlo nebo méně.
• Nečištění kování před mazáním. Znečištěné mazivo vnikající na povrch ložiska způsobuje abrazivní opotřebení, které předčí výhody samotného mazání.
• Vynechám čep vidlice, protože navenek vypadá dobře. Čepy vidlice se mohou navenek jevit jako nerezavějící, zatímco kontaktní plocha kolíku s okem uvnitř koroduje. Pokud se kolík obtížně pohybuje rukou, je již dostatečně tuhý, aby ovlivnil odezvu brzd.
• Míchání typů tuků. Přidání maziva na bázi sulfonátu vápenatého na stávající lithiovou tukovou základnu nebo naopak může způsobit rozpad mýdla ve smíšené zóně, čímž se vytvoří tekutý, nízkoviskózní zbytek, který poskytuje minimální mazání a může se dostat na brzdová obložení.
• Za předpokladu, že nový nastavovač prověšení nepotřebuje mazivo. Nové jednotky pocházejí z továrny s namazaným mazivem, ale delší skladování nebo nesprávná manipulace mohou mít za následek suché otočné body v době, kdy je jednotka instalována. Před opětovným uvedením vozidla do provozu vždy ověřte, zda je na vnějších otočných bodech přítomno mazivo.
• Nezaznamenává službu do protokolu údržby. Bez dokumentace neexistuje způsob, jak sledovat intervaly, identifikovat vzorce problémů nebo se bránit proti regulačnímu nebo právnímu zkoumání.

Když mazání nestačí: Výměna nastavovače

Žádné množství lubrikace nemůže opravit mechanicky vadný nastavovač. Vědět, kdy vyměnit spíše než udržovat, je důležité rozhodnutí. Vyměňte jednotku, když zjistíte cokoli z následujícího:

• Tělo seřizovače vykazuje praskliny, viditelné ohnutí nebo deformaci na rameni
• Kotevní pouzdro má nadměrnou vůli – více než 0,030 palce bočního pohybu v nastavovacím rameni je obvykle důvodem pro výměnu
• Automatický nastavovač prověšení, který opakovaně vypadne z nastavení poté, co byl ručně couván – to je nejjasnější známka selhání vnitřního mechanismu
• Mechanismus západky nebo spojky slyšitelně cvaká nebo je cítit uvolněný, když se nastavovací rameno ručně osciluje
• Mazací armatury, které jsou stažené, odlomené nebo zcela chybí a nelze je vyměnit bez demontáže seřizovače

Standardní životnost kvalitního automatického nastavovače prověšení při správné údržbě je obvykle 500 000 až 750 000 mil. Jednotky, které jsou zanedbávány – málokdy mazané, provozované v drsných prostředích bez další servisní péče – často vyžadují výměnu při méně než polovině najetých kilometrů. Rozdíl v nákladech mezi programem proaktivní údržby a reaktivními cykly výměny, násobený ve vozovém parku čítajícím dokonce 20 nákladních vozidel, může činit desítky tisíc dolarů ročně jen v dílech a práci, nepočítaje prostoje.
